NBパネル・NBライトパネル

NBパネル・NBライトパネル

土木工事用 レンタル 販売
echo $alttitle
ボックス式・スライドレール式兼用パネル土留

目的用途

土留

製品分類

パネル土留ボックス式パネル土留スライドレール式パネル土留たて込み簡易土留工法適合製品

たて込み簡易土留工法設計施工指針適用製品

POINT 1

2工法対応

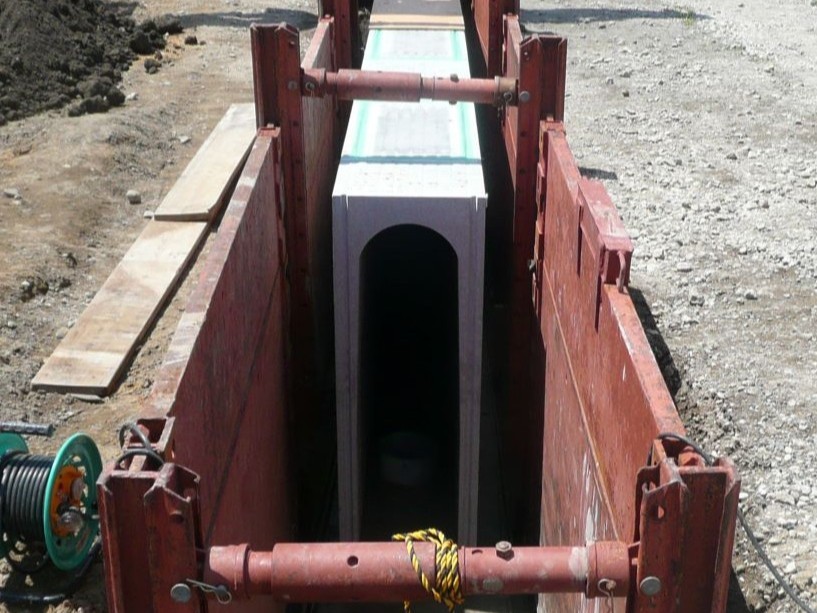

ボックス式・スライドレール式いずれの工法にも対応可能な浅掘り用の簡易土留です。
POINT 2

優れた施工性

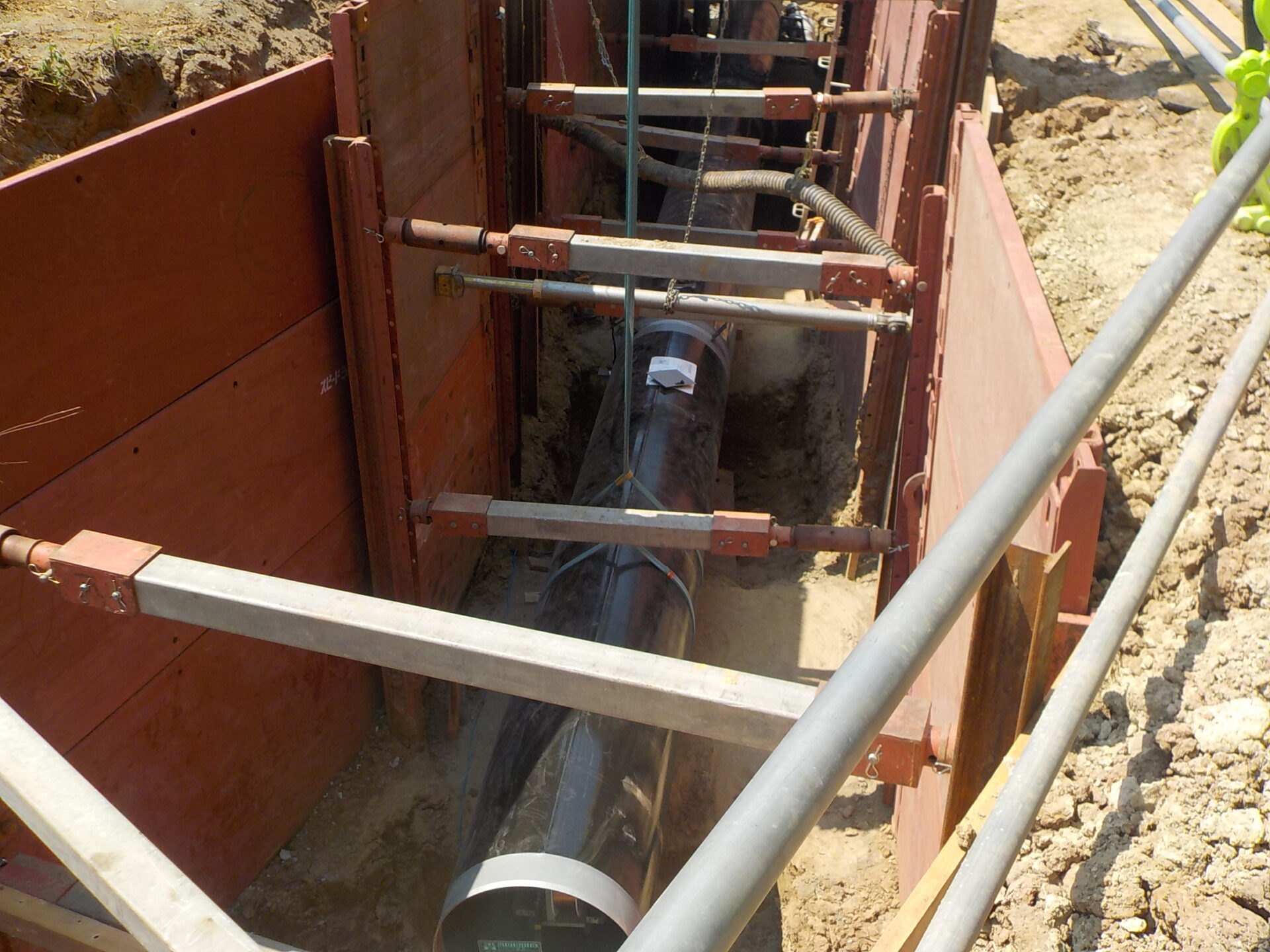

バックホー・クレーン車のみで掘削・たて込み・管埋設・埋戻し・引抜きまで行えます。
POINT 3

コストダウン

組立て・解体が容易に行える事で、作業人員の削減や工期の短縮が見込めます。

たて込み簡易土留協会リンク・適用範囲

項目適用範囲
掘削深さNBパネル:3.5m以下を原則とする。NBライトパネル:3.0m以下を原則とする。(注1)
掘削幅4.7m以下を原則とする。(注2)
架空線施工時に架空線(高圧線・電話線)に対し、安全な距離が保てること。
地盤条件①砂質土にあたっては、ボイリングの恐れのない地盤とする。
②粘性土にあたっては、ヒービングの恐れのない地盤とする。





注1.本工法は良質な地盤を対象として適用されるため、掘削深さが適用範囲以下であっても周辺への影響が大きいと予想される場合には、現場環境などを適切に検討する。



注2.標準的な本工法の掘削幅は、通常3.0m程度までであるが、条件によっては4.7m程度までは可能である。又、特殊部材を使用する事でさらに拡幅することが出来る。ただし、幅が広い場合は掘削機械が足元の土砂崩壊によって掘削構内への落下や転落が発生する可能性があるので、これを防止するための必要な措置を促す。



注3.適用範囲を超える条件下での適用が要求される場合には、詳細な土質調査と設計上必要となる調査資料を十分に検討して、現場条件の改善処置または補助工法の併用など、施工が可能となるように処置する。

名称・寸法図・規格

名称形式長さ
(mm)
(L)
高さ
(mm)
(H)
厚さ
(mm)
質量
(kg)
(1枚当り)
(T1)(T2)
基本パネルE30152,9241,50056.484430
継パネルJ30101,000304
J3005500174
名称形式長さ
(mm)
(L)
高さ
(mm)
(H)
厚さ
(mm)
質量
(kg)
(1枚当り)
(T1)(T2)
基本パネルE30152,9241,50050.084.0335
E20152,000270
継パネルJ30102,9241000245
J3005500130
J20102,0001,000190
J2005500110
名称型式各部寸法(mm)(質量(kg)
(1本当り)
長さ高さ厚さ
シングルレールNBR1.51,50053016250.4
NBR2.02,00058016886
NBR2.52,500780174123
NBR3.03,000830188185
NBR3.53,500880200274

*適応掘削幅・パネル外幅:レール式 890~4,700mm,ボックス式 810~4,700mm

施工上のご注意

*労働安全衛生法・労働基準局長通達等を遵守すると共に、当製品の設計施工ガイドに従って施工して下さい。
*たて込み、引き抜き作業中は、運転手と作業員の連繋を計るため合図を行う者を置いて下さい。
*組立ては、必ず安定した平坦地で行い、特に風による転倒にご注意下さい。
*隣接するパネルの縦ばりが密着するように施工して下さい。
*パネル押込み前の先掘は、50cm以下の背面土砂が崩落しない深さで施工して下さい。
*押込み作業にはパネルプロテクターを必ず使用するとともに左右均等に行い、切りばりの水平角度が5度以上傾かないように施工して下さい。
*たて込み中、掘削進行方向の土砂崩落の恐れがある場合は、流砂防止板等を用いた処置をして下さい。
*埋め戻し・引き抜き・締め固めは、定められた厚さごとに繰り返し入念に施工して下さい。
*土留板と背面土に間隔が生じた場合、周辺地盤に影響が生じないよう砂詰等を行って下さい。
*たて込み作業は、打撃による施工をしないで下さい。
*埋め戻し時は、最下段の切りばりが埋まらないように施工して下さい。
*埋め戻し撤去後の仮置き時は、安定した平坦地で専用の転倒防止スタンドを使用して下さい。
*覆工が必要な場合は、土留材に荷重の負担がないようH形鋼等のまくら材を設置して下さい。



CADデータ、歩掛資料、強度計算、工法相談のお問い合わせはこちらからどうぞ

各種ダウンロード資料

・NBパネル NBライトパネル設計施工ガイド
