SSPL-1・SSPL-2(パイプレーザー)
パイプレーザー

目的用途

配管

製品分類

NETIS(土木工事用)測量機器配管用レーザー

NETIS登録番号 KK-210006-A

軽量・スリムなボディに多彩な機能を搭載

POINT 1

オートターゲット機能

SSPL-1、SSPL-2がターゲットを自動検知し、ビームを素早くターゲット板に照射させる事ができます。
POINT 2

長距離ビーム

SSPL-1はクラス3Rの明るい赤色レーザー、SSPL-2はクラス3Rの明るい緑色レーザーのため、200m先でもビームスポットが確認できる長距離仕様です。(使用環境により変化します)
POINT 3

小型・軽量

直径100mm×長さ282.5mm、重量2.15kgのコンパクトな本体です。

豊富な経験と実績から誕生したパイオニア企業の新ブランド

SSPL-1は従来型の赤色レーザー、SSPL-2は屋外でも視認しやすい緑色レーザーを採用しています。

クラス3Rの視認しやすいレーザーであり、200m先でもビームスポットが明瞭に確認出来る長距離仕様です。

SSPL-1、SSPL-2は現場の施工がよりスムーズになる多彩な機能を備えています。

<<オートターゲット機能>>

ターゲット板を自動検知し、ビームを素早く照射させることが出来ます。

<<勾配設定機能>>

勾配数値をエントリーすることにより、キーを押し続けなくても勾配設定が可能です。

<<広い自動整準範囲>>

勾配設定範囲よりも自動整準範囲が広いため、スピーディーな設置が可能です。

<<キーロック機能>>

勾配設定キーや水平移動キーをロックさせることにより、作業中の誤動作を防止できます。

<<スリープ機能>>

ディスプレイ表示とビーム照射をOFFにする事により、不使用時のバッテリー消費を軽減できます。

SSPL-1

従来型の赤色レーザー

SSPL-2

屋外でも視認性が高い緑色レーザー

センタリング脚

パイプの中心にビームを照射できます。

トライポッドマウント

5/8インチ三脚への設置が可能です。

設置台

マンホールベースの中央に設置します。

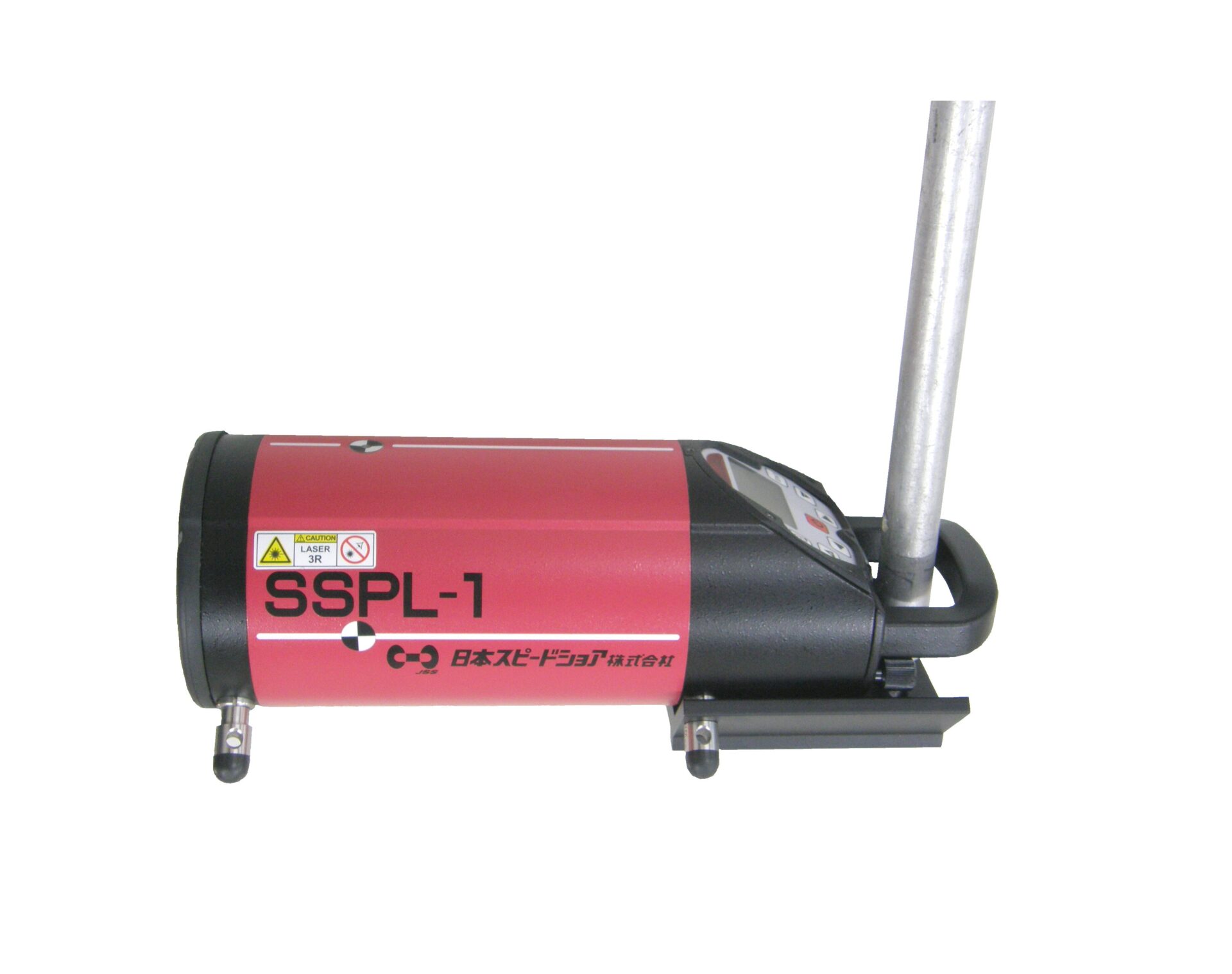

シングルバー

マンホールの側壁に固定する事で設置が安定します。

仕様表

項目SSPL-1SSPL-2
寸法(直径×長さ)100mm×282.5mm
質量2.15kg
レーザーダイオード635nm(赤)520nm(緑)
レーザー出力最大4.75mW(クラス3R)最大 4.75mW
精度±1.6mm/30m*
作業範囲200m
勾配範囲-10%~+25%
自動整準範囲-5%~+30%
水平移動範囲6m/30m
電源リチウムイオンバッテリー 7.4V/3.8Ah
バッテリー使用時間40時間**24時間**
バッテリー充電時間4時間
動作温度範囲-20℃~50℃
保管温度範囲-40℃~70%
防塵・防水性能JIS保護等級IPX8

*精度は25℃で定義されています  **バッテリー使用時間は環境条件に依存します

リモコン(SSPL-RC1)

項目SSPL-RC1
寸法56.5×127×27.6mm
質量119g
操作距離前方150m/後方10m
電源9V.角型乾電池(006P)
防塵・防水性能JIS保護等級IP54

SSPL-1

SSPL-2

標準セット

標準セット品数量
SSPL-1又はSSPL-21
収納ケース1
センタリング脚(150)4
センタリング脚(200)4
センタリング脚(250)4
センタリング脚(300)4
リモコン(SSPL-RC1)1
バッテリー2
ターゲットフレーム1
ターゲット版(150~300)1
充電器1
充電器用クレードル1
レンズカバー1
ユーザーマニュアル1

オプション品


オプション品数量
ターゲット板(350~500)1
ターゲット板(550~700)1
ロッドマウントプレート1
トライポッドマウント1
継脚(150)4

関係資料

SSPLユーザーマニュアル.pdf
