長さ調整機構が付いたアルミ製の長尺腹起し

目的用途

土留長尺管吊り降ろし

製品分類

NETIS(土木工事用)アルミ製土留

NETIS登録番号 KK-190035-A



溝掘削に幅広く対応し、切梁間隔が広く確保でき長尺管の水平吊り降ろしも可能です。

POINT 1

長さ調整機能付

4.5mから8.0mまで長さ調節が可能で、あらゆる工事に幅広くご利用いただけます。
POINT 2

簡単組立

ボルトによる固定方式のため、組立・分解が容易で作業や運搬の効率化が図れます。
POINT 3

長尺管に対応

切梁間隔を広く確保でき、水道管などの長尺管を水平に吊り降ろす事が可能です。

NETIS登録と特許を取得した伸縮可能な長尺タイプのアジャスタブル腹起しです。

【最大8mまで伸びる強力なアルミ製腹起し】

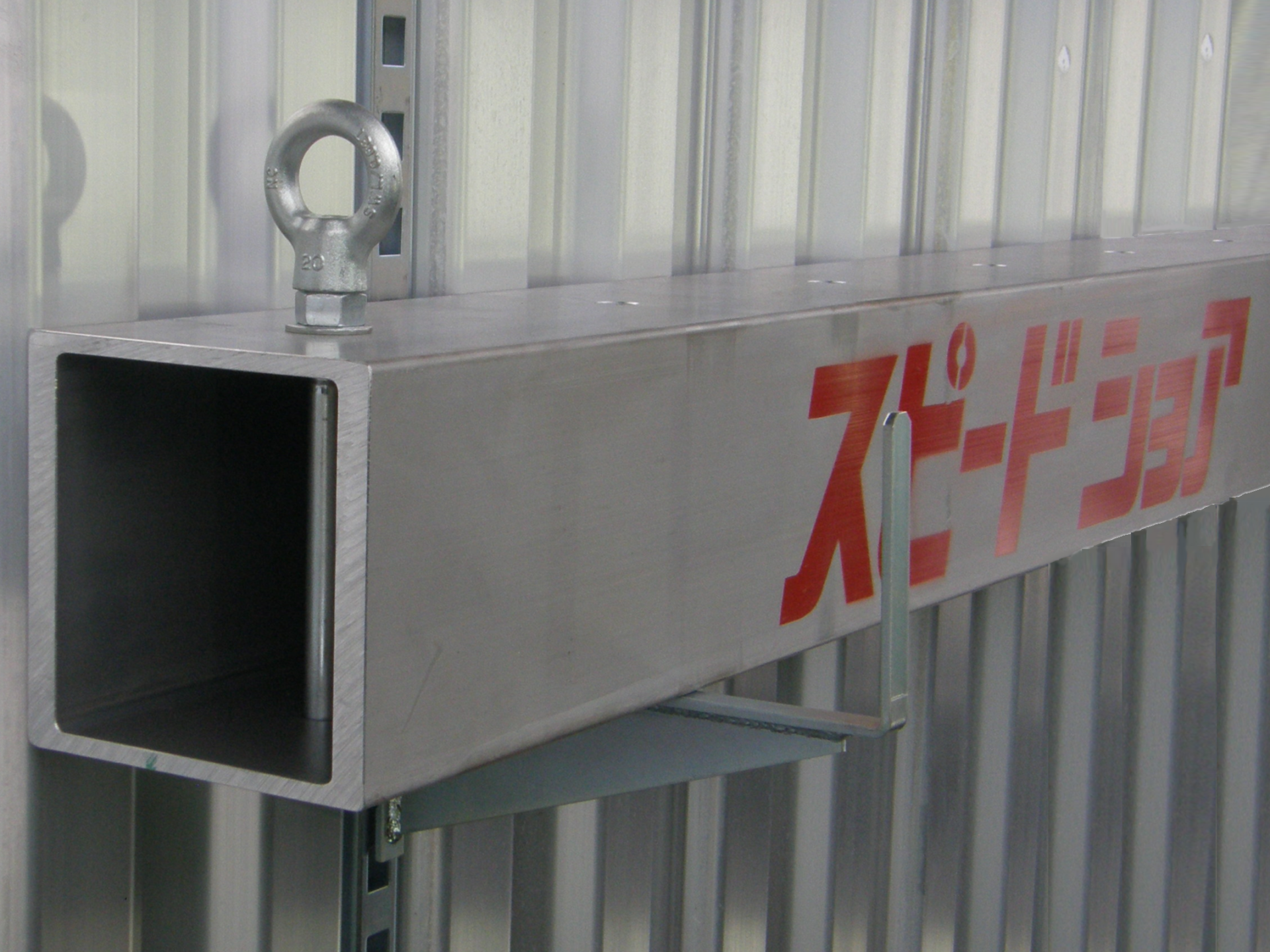

アジャスタブル腹起しは、アルミ製で4.5m~8.0mまで伸縮可能な長尺腹起しです。切りばりの設置間隔を広く確保することができるため、長尺管を水平に吊り下ろすことが可能です。

アルミ合金製であるため、同等の強度をもつ山留材と比較しても軽量です。また伸縮可能なので運搬も容易です。水圧ジャッキ式の切りばりを利用することが可能なので溶接作業は不要です。

【マンホール土留との組合せでさらに便利に】

アジャスタブル腹起しの活躍の場は長尺管の吊り下ろしだけではありません。

マンホール土留と組み合わせることで、掘削端部の妻側や総掘りした際の四方の土壁を押さえることが可能です。軽量なアルミ合金製の土留支保工ですが、8m×6mの平面掘削広さに対応が可能なので、大型浄化槽や防火水槽設置工事にもご利用いただいております。

土質や深さによって必要となる支保工段数が変わります。ご検討の際は、お気軽にお問い合わせください。

【建て込み簡易土留との組合せも】

建て込み簡易土留工法での長尺管敷設工事の場合には、建て込み簡易土留設置後に長尺管吊り下ろしの障害となる切りばりの撤去が不可欠です。アジャスタブル腹起しを盛替え腹起しとして使用することで、大きな開口部を設けることが可能です。

当社では建て込み簡易土留機材も豊富に取扱えおります。建て込み簡易土留の設置から盛替えまで一体的な検討事例も多数ございます。構造計算、歩掛資料、CADデータのご提供などお気軽にご相談ください。

アジャスタブル腹起し


型式WJ-50WJ-40スペーサーWJ-22
長さ(mm)5,0004,0002002,200
質量(kg)154.4123.56.254.4
断面寸法(mm)210×230188×188
断面積(㎝²)114.3691.64
せん断断面積(㎝²)34.5627.72
断面係数(㎝³)866.01556.36
断面二次モーメント(㎝⁴)9,959.125,229.79
使用材質A6061S-T6
許容曲げ応力度(N/m㎡)141
許容せん断応力度(N/m㎡)81

*材質:A6061S-T6(JIS H4100)

アルミニウム建築構造設計規準による長期許容応力度を採用しています。



現場イメージ

設置イメージ


長尺管吊り降ろしイメージ

施工事例

不断水工事の現場でも多数出荷実績があります。


防火水槽の設置工事にもご活用いただいております。

※施工時は労働安全衛生規則・通達に従って施工して下さい。

※事前に土圧強度をご確認の上、ご使用願います。土圧強度の計算は、取扱店までご依頼下さい。
※両端の突出長さをできる限り均等にしてご使用下さい。
※必ず上記断面図と同じ縦横の方向でご使用下さい。
※矢板にチェーン等で腹起しを固定し、水平に設置して下さい。

CADデータ、歩掛資料、強度計算、工法相談のお問い合わせはこちらからどうぞ
