アルミ腹起し

アルミ腹起し

土木工事用 レンタル 販売
アルミ腹起し
アルミ腹起し

目的用途

土留

製品分類

アルミ製土留

SINCE1974 水圧式土留のパイオニア

POINT 1

軽量

アルミ製品のため軽く、運搬や設置・撤去作業の効率が大幅に向上します。
POINT 2

強力

木材と比較して、小さな断面でも強度は大きく上回ります。
POINT 3

安全

気象条件や時間経過による材質上の変化がほとんどありません。

【軽量・強固】

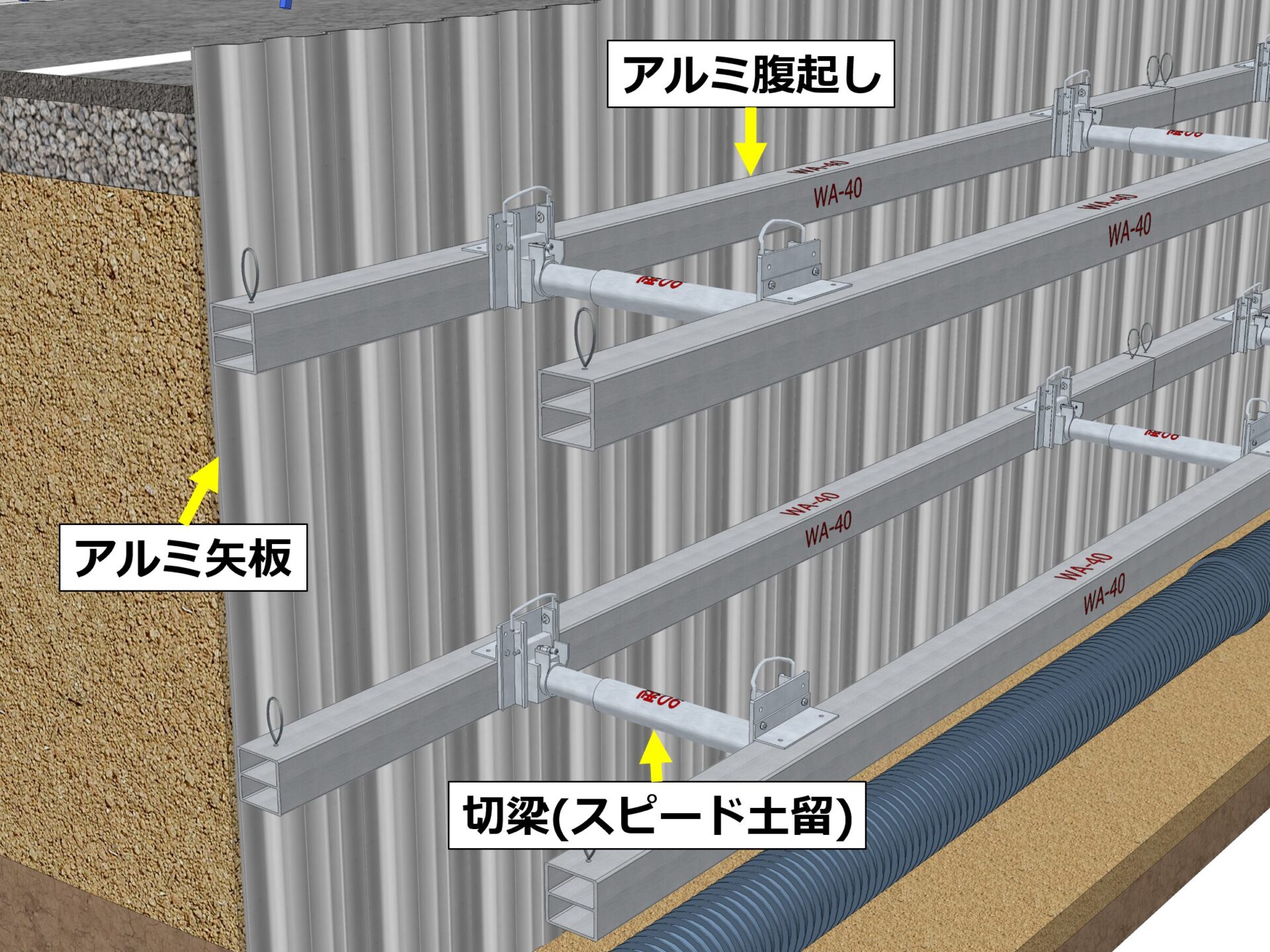

かつて木製のバタ角や太鼓落としを使っていた現場は、今ではアルミ製の軽量な腹起し材が活用されています。そのレンタルを国内で本格的に開始したパイオニアは日本スピードショアです。

木材のようなサイズ調整の手間や使用後の廃棄物の発生もなく、鋼材のように重量による取扱いにくさのない腹起し材。設置や撤去の容易さは作業効率を向上させ、工期の短縮にも貢献しています。レンタル後の整備によって繰り返し使用でき、リサイクルも可能なアルミ製腹起しは、環境面にも配慮しています。

WA型、WD型ともに様々な長さの製品を取り揃えており、現場に応じた部材の選択が可能です。強度計算による適切な土留支保工設計、歩掛資料、CADデータの提供や「現場の条件があまりよくないがアルミ製でも大丈夫か?」などのお悩みも、是非ご相談ください。



※実際の製品の外見とは異なる場合がございます。

※ホームページ上に記載のないサイズの製品については、お問い合わせください。

※営業所によって取扱い製品が異なる場合がございます。

アルミ腹起し規格

WA型


型式長さ(mm)質量(kg)断面寸法(mm)断面積(㎠)せん断断面積(㎠)断面係数(㎤)許容曲げ応力度
(N/㎟)
許容せん断応力度
(N/㎟)
WA-202,00018.6120 × 12034.3715.612114181
WA-303,00027.9
WA-404,00037.2

*材質:A6061S-T6(JIS H4100)

*アルミニウム建築構造設計基準による長期許容応力度を採用しています。

WD型


型式長さ(mm)質量(kg)断面寸法(mm)断面積(㎠)せん断断面積(㎠)断面係数(㎤)許容曲げ応力度
(N/㎟)
許容せん断応力度
(N/㎟)
WD-181,80013.4120 × 7524.628.8562.614181
WD-202,00014.9
WD-303,00022.4
WD-363,60026.9
WD-404,00029.8

*材質:A6061S-T6(JIS H4100)

*アルミニウム建築構造設計基準による長期許容応力度を採用しています。

WA型二段腹起し





・腹起しを二段に重ねて設置する事で強度が倍増し、スピード土留による施工可能箇所が拡大します。

・二段腹起し専用のWBLL4型補助板を使用することで、二段に重ねた腹起しの中央を1本の水圧シリンダーで加圧することが可能です。



項目
断面積(㎠)68.74
せん断断面積(㎠)31.2
断面係数(㎤)242
許容曲げ応力度(N/㎟)141
許容せん断応力度(N/㎟)81

*材質:A6061S-T6(JIS H4100)

*アルミニウム建築構造設計基準による長期許容応力度を採用しています。

施工上のご注意

※施工時は労働安全衛生規則・通達に従って施工して下さい。
※水圧ポンプの加圧時は、圧力ゲージを確認しながら適正なメモリ位置まで加圧して下さい。
※事前に土圧強度をご確認の上、ご使用願います。土圧強度の計算は、取扱店までご依頼下さい。
※製品強度に関する詳しい内容は、当製品の強度計算書をご覧下さい。

各種ダウンロード資料

・スピード土留強度計算書 ・スピード土留取扱説明書
