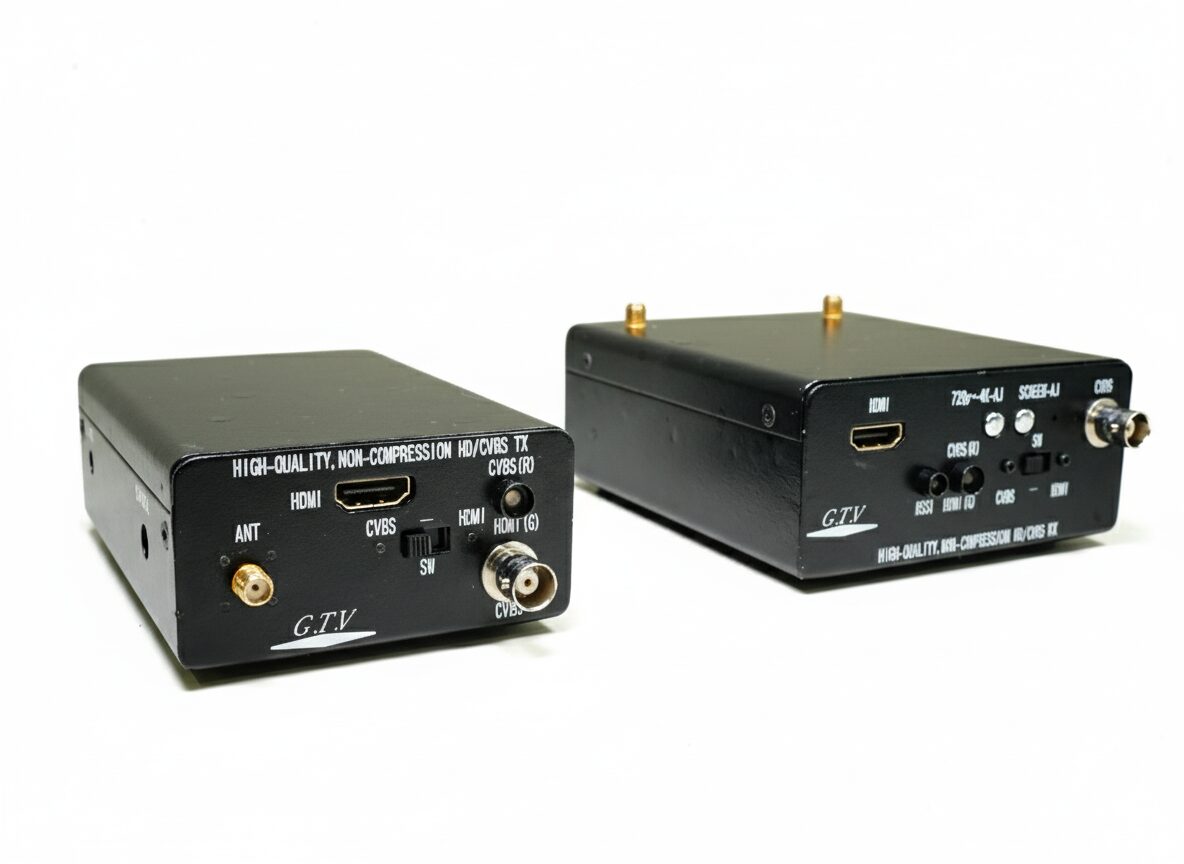

無遅延映像伝送装置 販売「GTV-T1・R1」

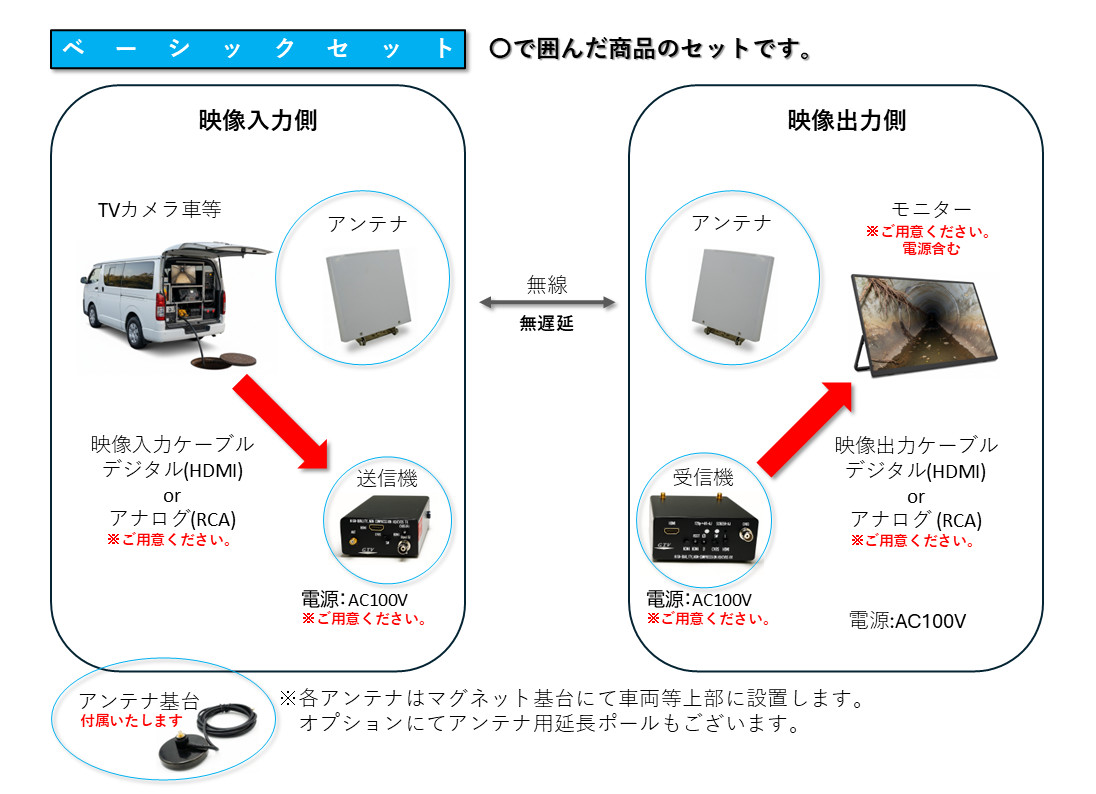

ベーシックセット

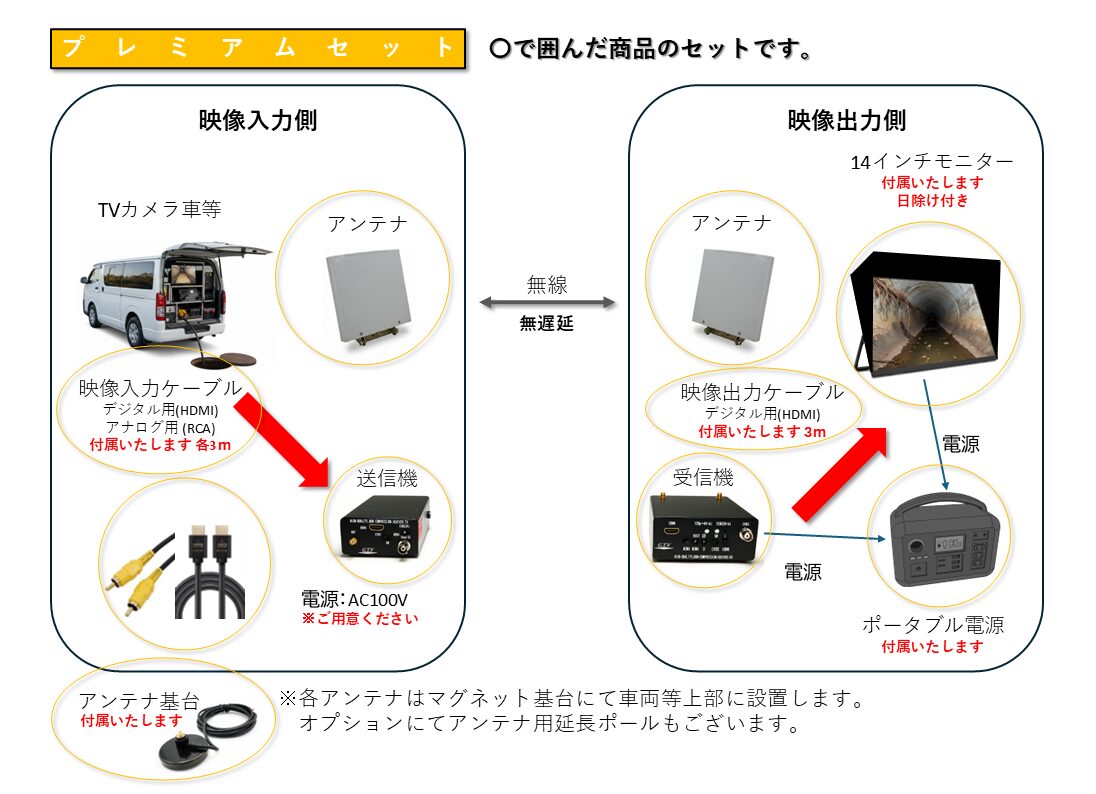

プレミアムセット

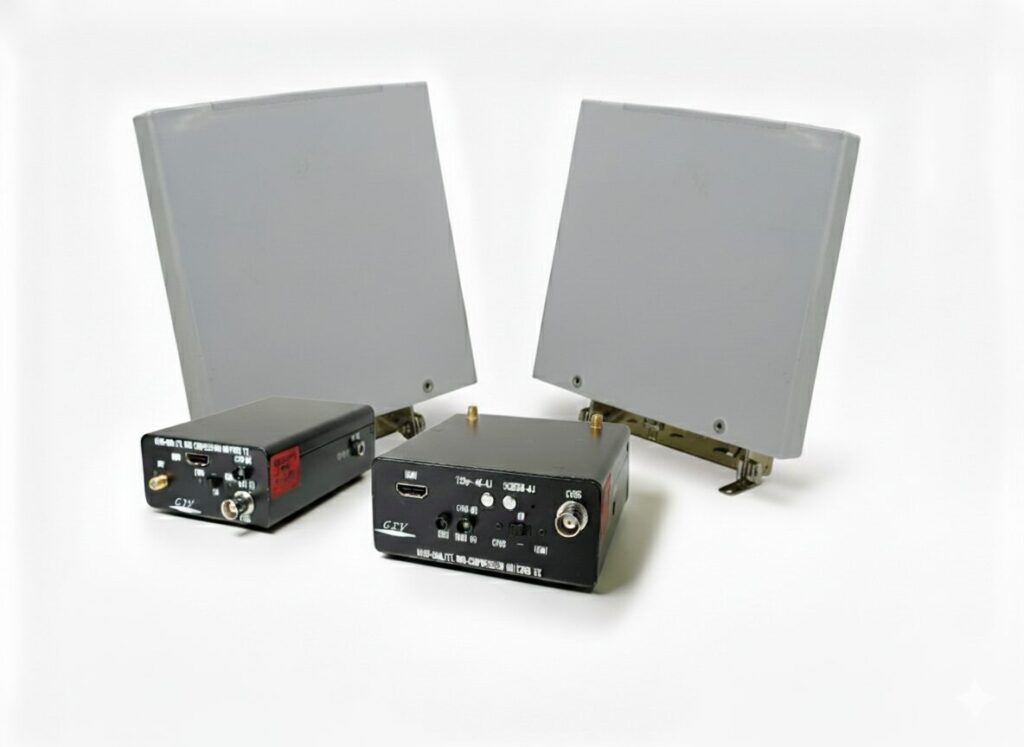

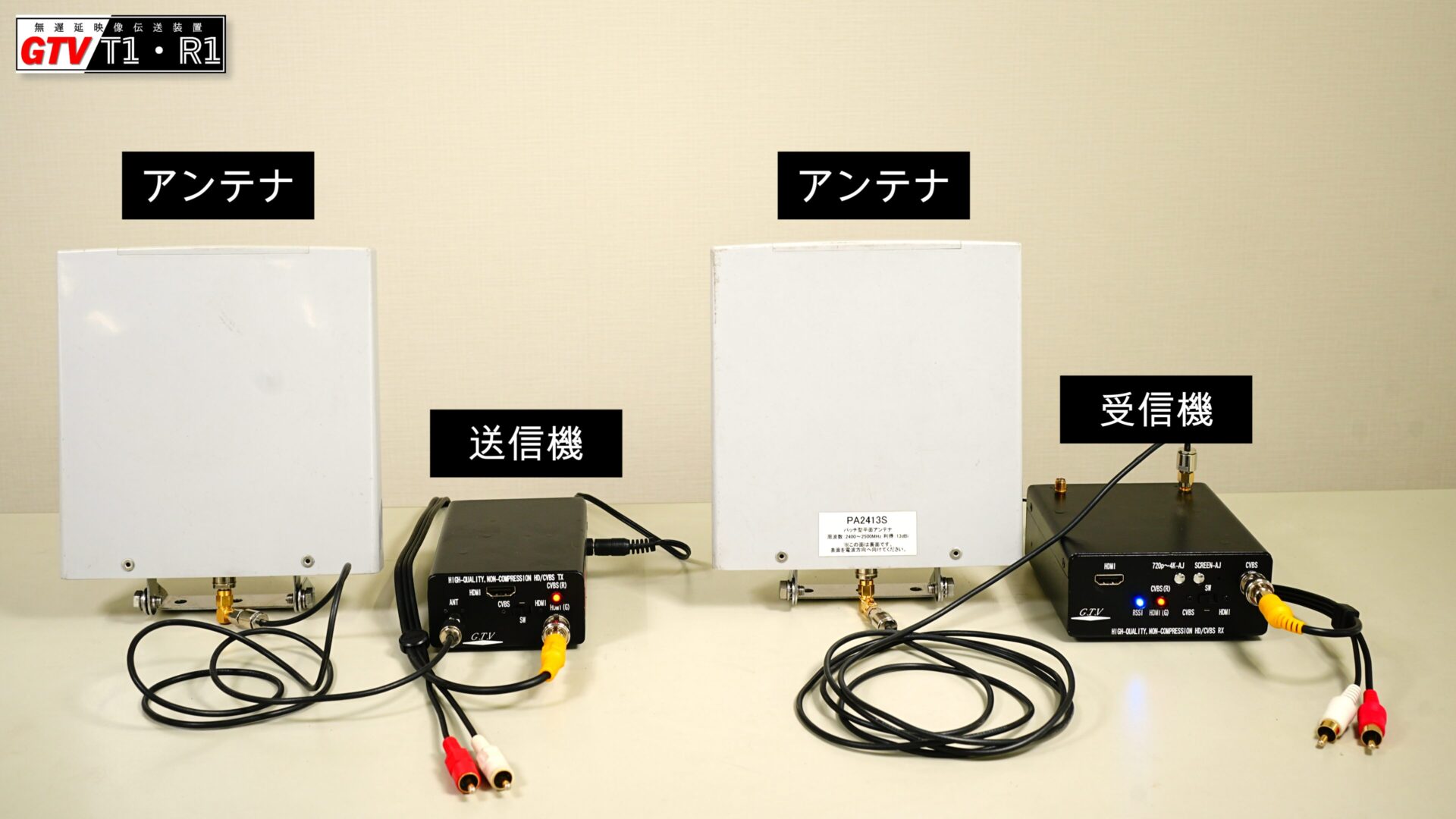

GTV-T1・R1とアンテナ

GTV-T1・R1　機材仕様

【本体】アナログ(BNC)・デジタル(HDMI)各信号対応

■GTV-T1（送信側）寸法：80W×120D×40Hmm　重量：300g

　HDMI 入力端子のデジタル映像解像度/対応レート：
　480ip(60Hz),576ip(60Hz),720p(50/60Hz),1080ip(50/60Hz)
　640×480(60Hz),800×600(60Hz),1024×768(60Hz),1280×720(60Hz),
　1280×1024(60Hz),1360×768(60Hz),1600×1200(60Hz),1920×1080(60Hz)

■GTV-R1（受信側）寸法：106W×120D×44Hmm　重量：400g

■本体送信機及び受信機各１台以外に下記の製品が附属します。

　・ ＡＣ電源アダプタ(2 個)＋送信機用入力電源Ｌ型中継コネクタ(1 個)
　・ 送受信映像用BNC→RCA 変換コネクタ各１個・・・計２個
　・ 送信アンテナ用Ｌ型中継コネクタ1 個

【アンテナ】

■室外用パッチアンテナ×計２台（電波状況により送信機側１台、受信機側２台）

【その他部品】

■アンテナ基台×計２台（電波状況により送信機側1台、受信機側2台）

■アンテナ用中継変換コネクタ×計２個（電波状況により送信機側1個、受信機側2個）

■受信機用終端器×１点

【お客様でご用意いただく機器】

■受信した映像を映す映像モニター：映像入力端子アナログ・デジタルどちらも対応可

■受信機、映像モニター側の電源：ポータブル電源・発電機等

■映像ケーブル：映像出力ビデオコード１ピン-１ピンRCAケーブル（黄色い映像ｹｰﾌﾞﾙ）、またはHDMIケーブル

　※お客様でご用意いただく機器も含めて、弊社で必要機材一式ご用意することも可能です。お気軽にご相談ください。

【オプション】

※電波状況が悪い場合、高い位置にアンテナを設置して電波状況を改善するためのオプションです。

■アンテナポール延長キット（ｱﾝﾃﾅﾎﾟｰﾙ4.5mﾀｲﾌﾟ、ﾎﾟｰﾙ固定台、ｱﾝﾃﾅ用5m同軸ｹｰﾌﾞﾙ）×２セット（電波状況により３セット）

■アンテナ用同軸ケーブル３ｍ（単体）

■アンテナ用同軸ケーブル４ｍ（単体）

■アンテナ用同軸ケーブル５ｍ（単体）

当無線機は、電波法（ＡＲＩＢ ＳＴＤ Ｔ－６６）に準拠しております。
【技術基準適合証明（技適）取得済ですので免許不要です。】

映像の送受信規格はNTSC方式に対応しています。

入出力機器がPAL方式の場合は「PAL⇒NTSC変換コンバーター」を使用し変換してからご使用ください。
