その他土留機材

NETIS掲載終了技術(KK-110049-VR 2022.03.31掲載終了)

ホーシン社製アルミギア式サポート

POINT 1

土留先行工法適合

専用の作業棒により、掘削構内に入ることなく、地上より設置から撤去まで行えるので安全です。
POINT 2

作業効率アップ

電動ドライバーにより、作業スピードが大幅にアップ!目盛り表示により簡単に長さ調整が行えます。
POINT 3

保守点検が簡単

ギア式構造のため故障しにくく、ボルトを外すだけで簡単にメンテナンスが行えます。

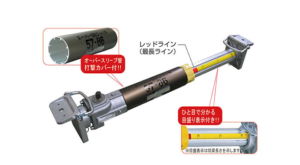

スーパーSSジャッキ

標準タイプ

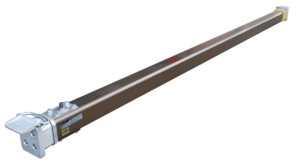

ST型

ラチェットレンチ、作業棒(S、L)
※便利で安心のレンタルシステムでご提供いたします。
※製品の外観および仕様は予告なく変更する場合があります。

仕様表

型式許容軸力(kN)切梁長さ(mm)重量(kg)
最小最大
標準タイプ39-5078.43905007.4
47-6678.44706608.1
57-8678.45708609.0
72-11378.47201,13010.1
88-14478.48801,44011.3
125-18178.41,2501,81013.6
159-21578.41,5902,15015.5
192-24858.81,9202,48017.4
228-28458.82,2802,84019.6
264-32058.82,6403,20021.7
型式許容軸力(kN)切梁長さ(mm)重量(kg)
最小最大
ST型160-22098.01,6002,20022.0
210-27098.02,1002,70026.0
260-32098.02,6003,20030.0
310-37098.03,1003,70034.5
360-42098.03,6004,20039.0

その他便利商品

垂直アルミステップ(新)

垂直アルミステップ(新)仕様

昇降時の安全確保、連結式で長さ自由自在!

垂直アルミステップを開削構内の昇降に使用することで、安全を確保できます。全てのたて込み簡易土留に対応可能で、アルミ製で超軽量のため持ち運びや設置が簡単に行えます(標準高さ2.4mで約14.8kg)。連結式により高さは自由に組み合わせできます(連結部材は最大長さ10m以内)。

また、背カゴを取り付けることで背中から後方へ倒れた時の墜落の危険性を低減します。



仕様

規格重量備考
標準セット 2.4m14.8kg吊り固定部、連結部1.0m×2

オプション

規格重量備考
吊り固定部 0.4m8.4kg連結ピン付
連結部 0.7m2.4kg連結ピン付
連結部 1.0m3.2kg連結ピン付
連結部 2.0m6.0kg連結ピン付
背カゴ 吊り固定部用6.1kg
背カゴ 連結部用6.1kg
フック背面連結金具1.6kg六角ボルト×2、Uナット×2付

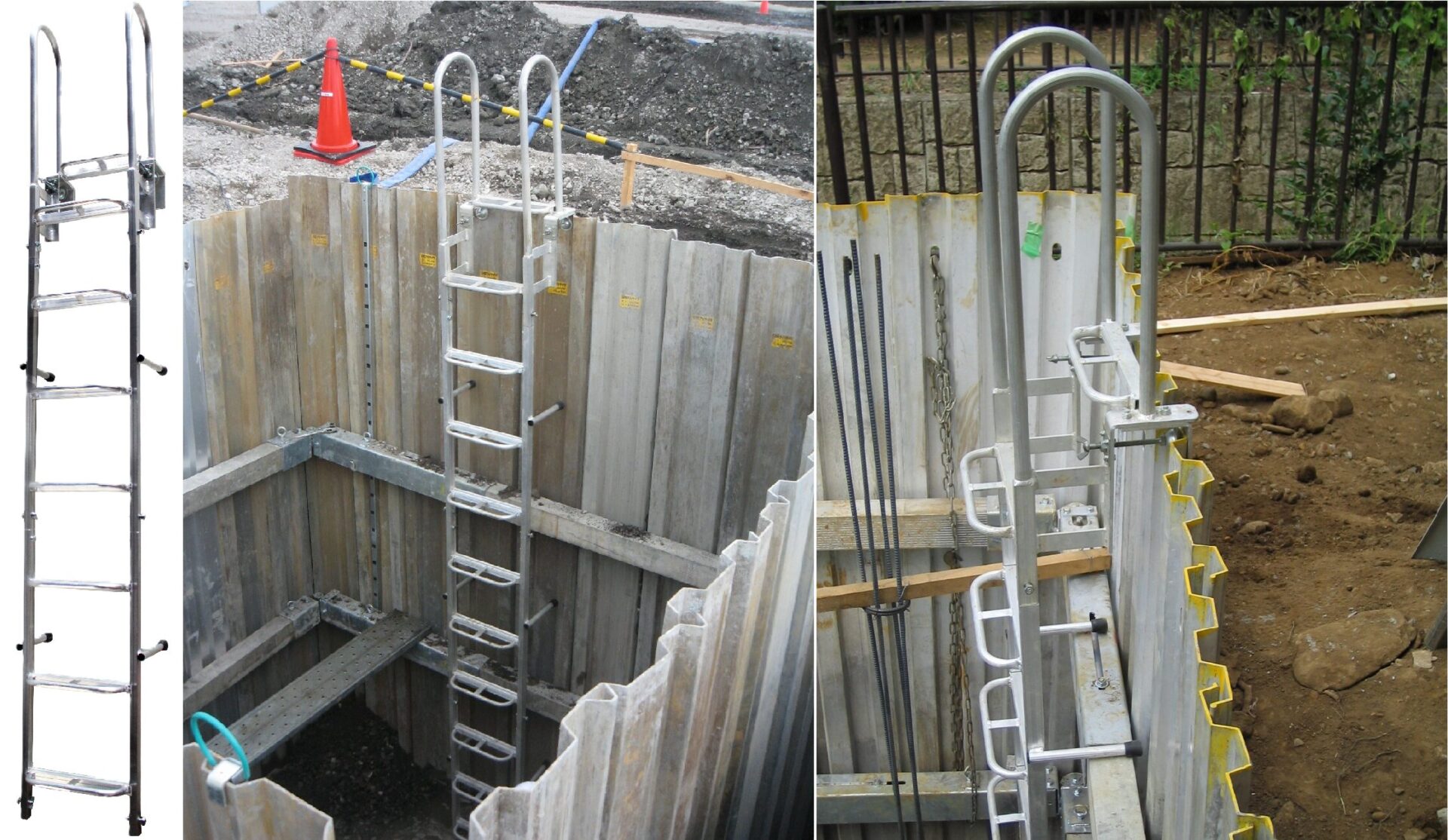

垂直アルミステップ(旧)

垂直アルミステップ(旧)仕様

仕様
規格重量備考
標準セット 2.4m12.0kgフック部+連結部1.0m×2

オプション
規格重量備考
フック部 0.4m5.6kg連結ピン付
連結部 0.7m2.4kg連結ピン付
連結部 1.0m3.2kg連結ピン付


腹起しホルダー・ブラケット

腹起しホルダー 腹起しブラケット

腹起しホルダー・ブラケット仕様

アルミ腹起しを簡単に設置できます。

矢板の天端より340mm~2,440mm(50mmピッチ)の位置に腹起しをセット出来ます。腹起しブラケットを変えるだけで様々な腹起しのサイズに対応可能です。

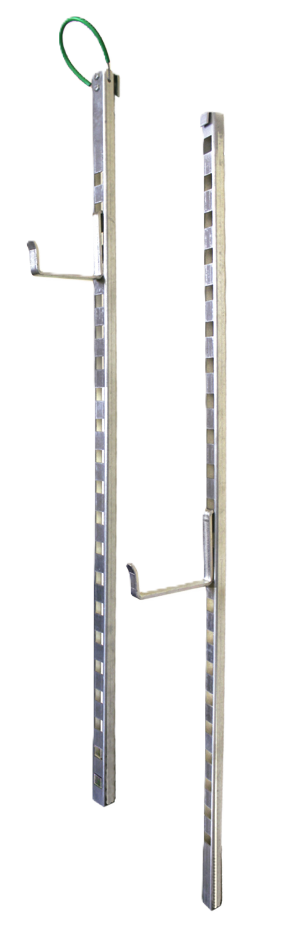

腹起しホルダー

規格使用範囲ピッチ重量
上部340~1,340mm50mm1.5kg
上部+下部340~2,440mm50mm2.6kg

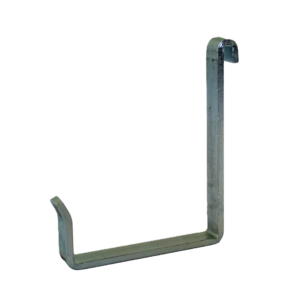

腹起しブラケット
規格内寸重量
1207用93mm0.3kg
1210用118mm0.3kg
1212用138mm0.3kg

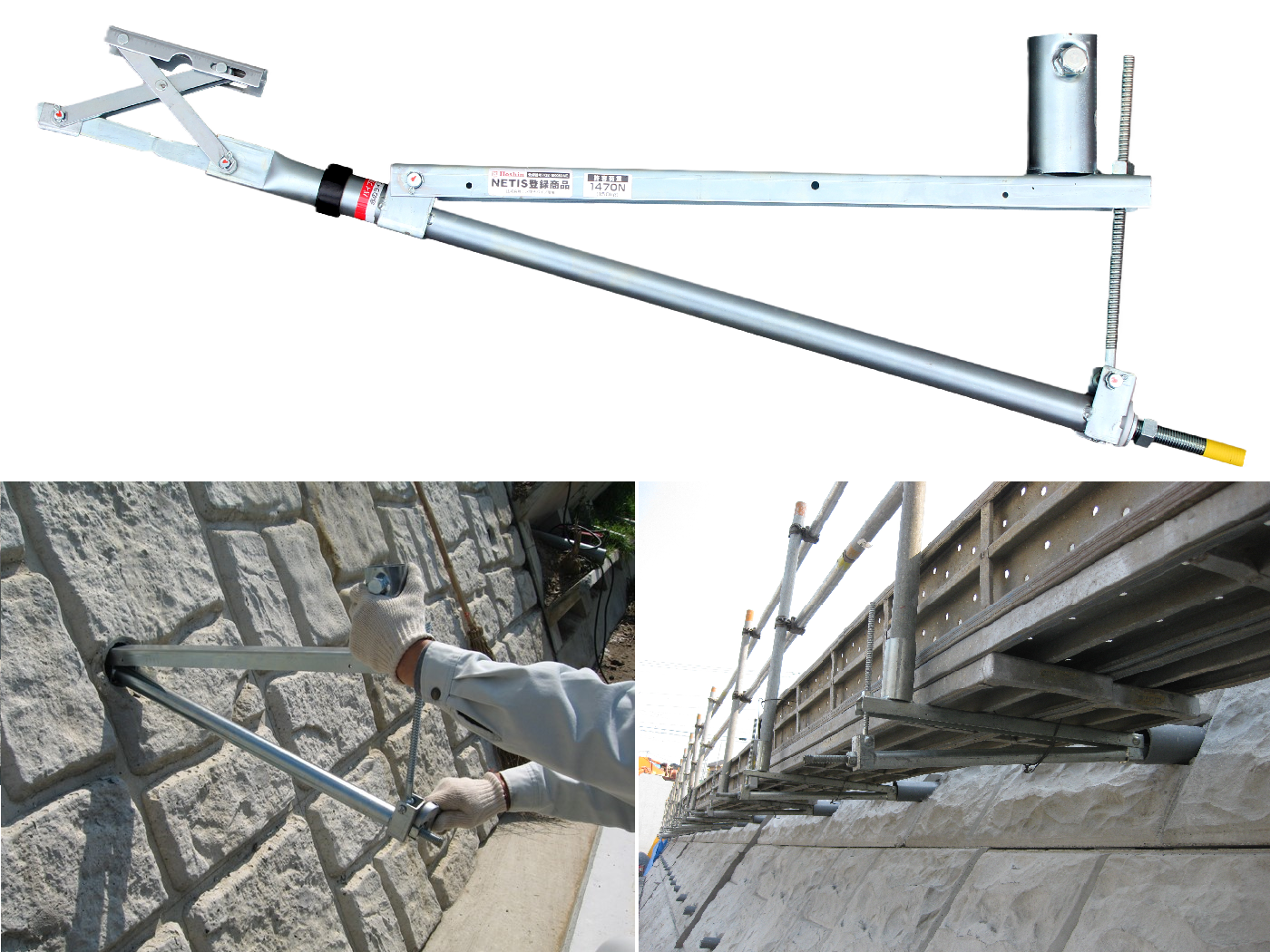

水抜きパイプ足場

水抜きパイプ足場仕様

水抜きパイプに差し込みナットで締めるだけです。

ジャッキ方式により、50φ~100φのパイプに使用できます。
勾配調整ボルトにより、25度までのパイプ勾配に使用できます。
手すりは、パイプを手すり受けに差込み、ボルトを締め付けるだけの簡単・安全設計です。

規格許容荷重重量
50φ-100φ兼用1.47kN5.7kg

注意事項

※製品の外観および仕様は予告なく変更する場合があります。
※掲載されている全ての製品は使用上の注意をよく読んで正しくお使い下さい。
※スーパーSSジャッキ、垂直アルミステップ、腹起しホルダー・ブラケット、水抜きパイプ足場は、株式会社ホーシンの製品です。
