【土木機材部門・マンホール土留】浄水場内配管工事でマンホール土留4面並列工法にて出荷

ご相談内容

特殊形のマンホール土留工法の件で、ユーザー様が作られたイメージ図通りに施工可能かどうかのお問い合わせをいただきました。

調査・ヒアリング

ユーザー様から工法のイメージ図について問い合わせ

お問い合わせいただいた現場は浄水場内の配管工事で、既設管や他の埋設物、施設などがある関係で作業スペースが限られるという内容でした。
ユーザー様には以前工法提案とともに土留を出荷したことがあり、加えてマンホール土留の施工を経験されていたことで、お問い合わせをいただきました。
内容は「こちらが想定しているイメージ図通りに施工が出来るか」というもので、ユーザー様からイメージ図をいただくという通常とは異なるスタートとなりました。

解決策提案

図案通りの施工が出来る条件を検討

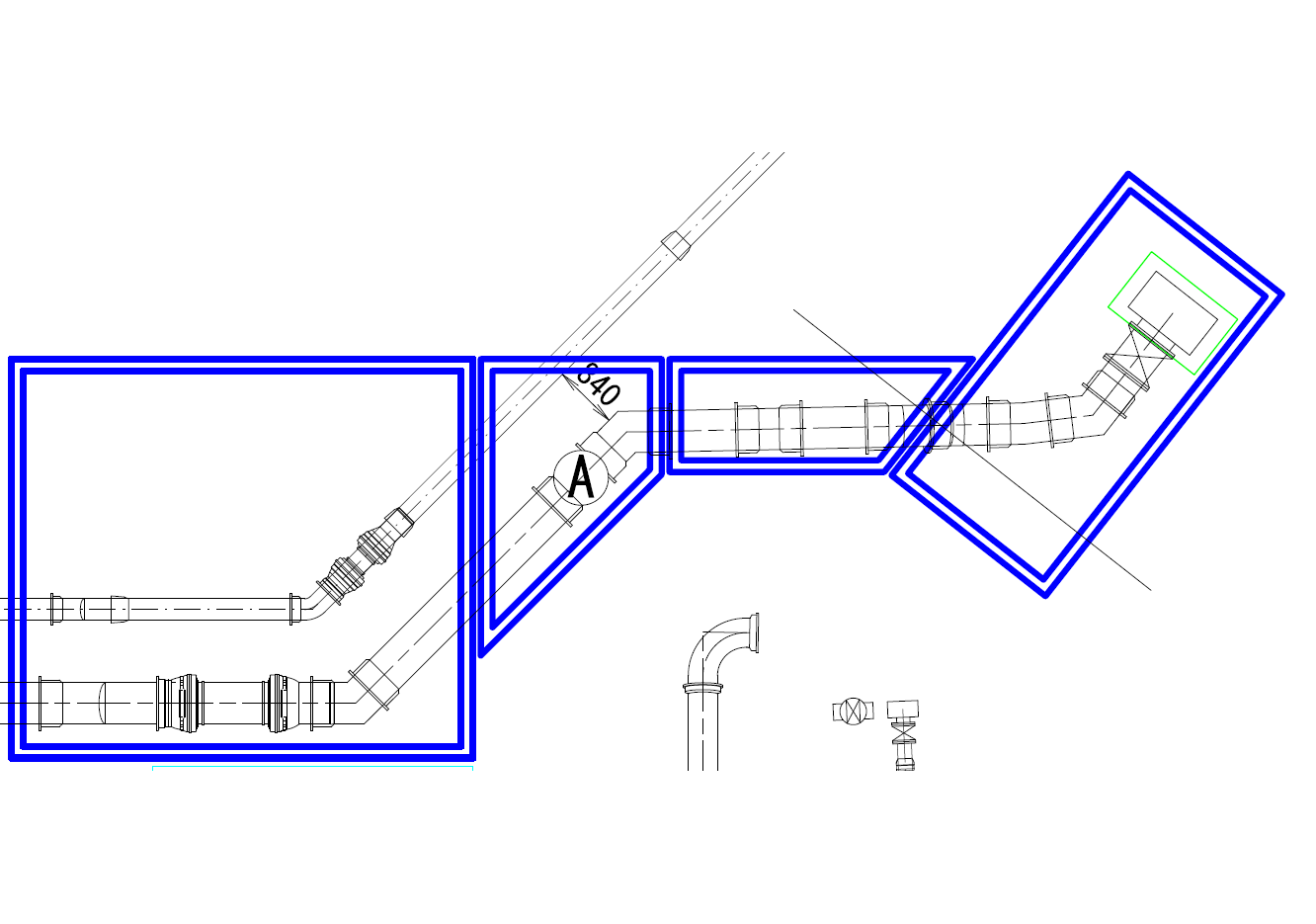

イメージ図の内容は、「敷設する管路部分をマンホール土留で施工する」というもので、掘削箇所4つのうち2つを長方形に、もう2つのマンホール土留を台形に組むという内容でした。その内容で土圧計算をしたところ、ユーザー様のイメージ図に対応出来る条件が判明しました。
図面通りに施工するには、「一箇所の掘削あたりにマンホール土留を1段で2セット使い、その組み合わせを2段分、合計4セットのマンホール土留を各掘削部に設置する」という計算になりました。

実行・対応

実際の施工時には課題も発生

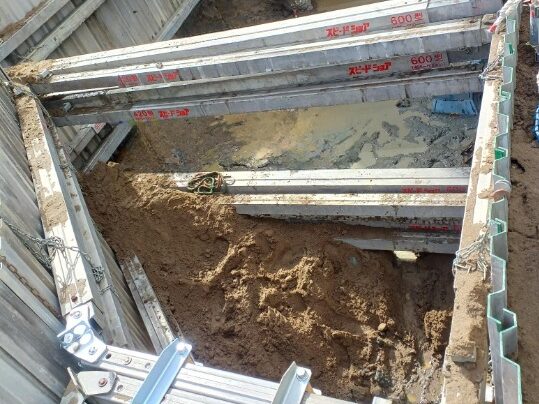

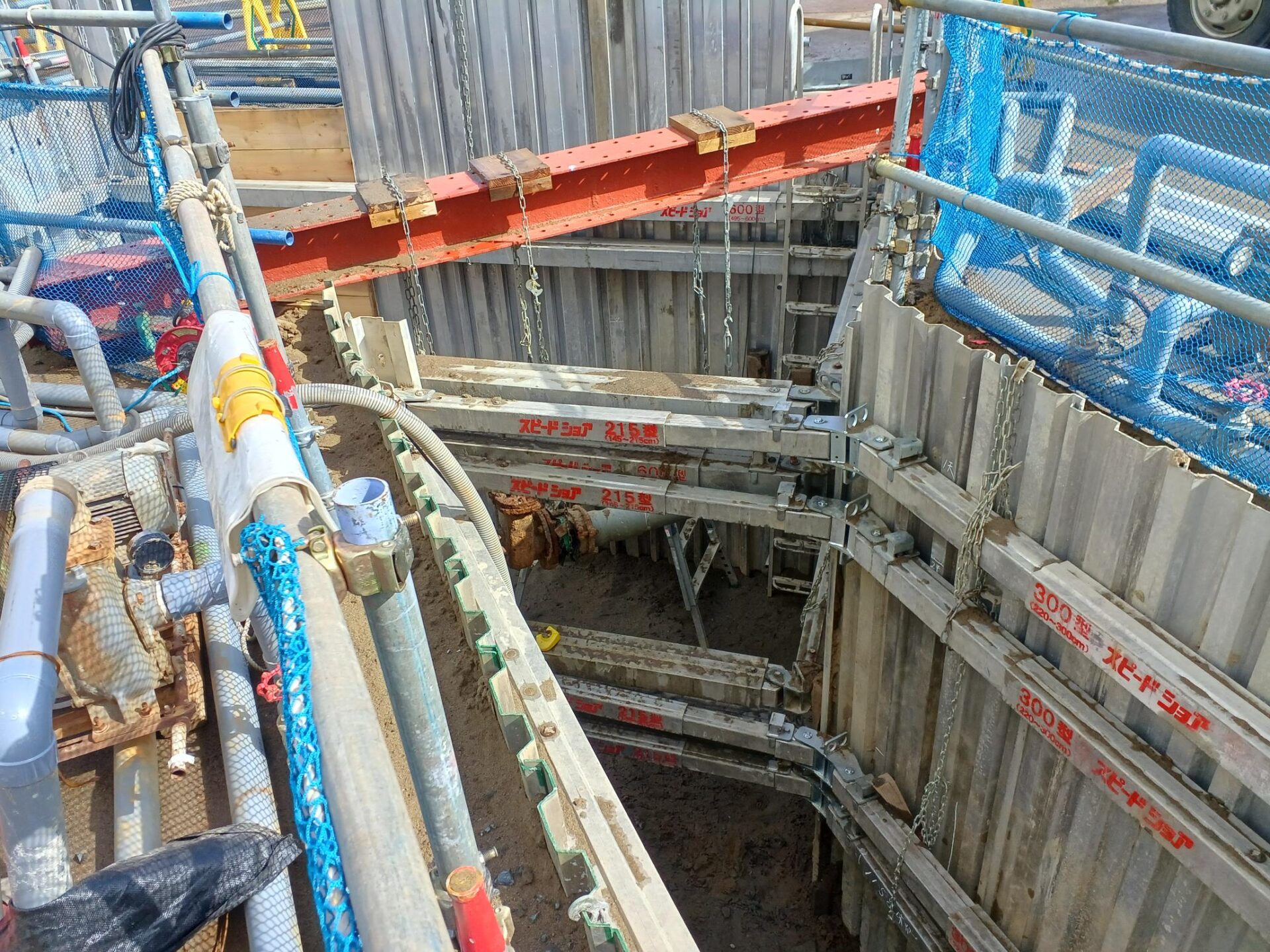

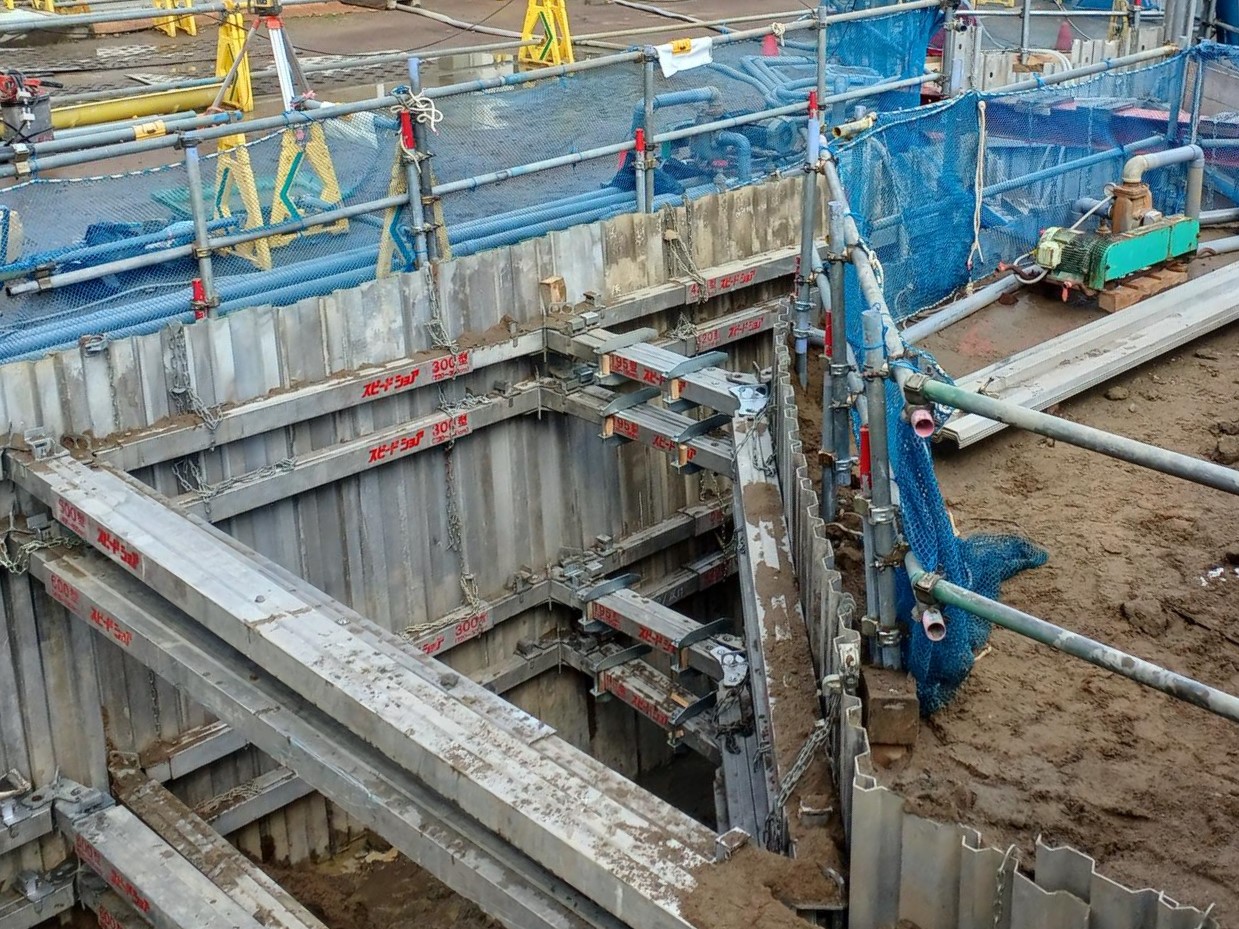

その後、ユーザー様に提出した計算書の内容で発注をいただき、工事がスタートしました。現場では4つの掘削箇所を一面ずつ施工する関係上、苦労した点もあったとのお声もいただきました。マンホール土留同士を並列に設置する際の加圧調整や、限られたスペースの中でそれぞれの面をうまく並列させることが難しかったとのことでした。しかし、現場に伺った際は土留は図面通りにきれいに設置されていました。
